这个设计将遵循分层解耦的原则，将系统划分为不同的功能层，并明确各组件之间的交互关系，这不仅是一个技术部署图,也包含了系统架构的核心思想。

系统架构设计思想

在设计区块链票据系统时,我们主要考虑以下几个核心原则：

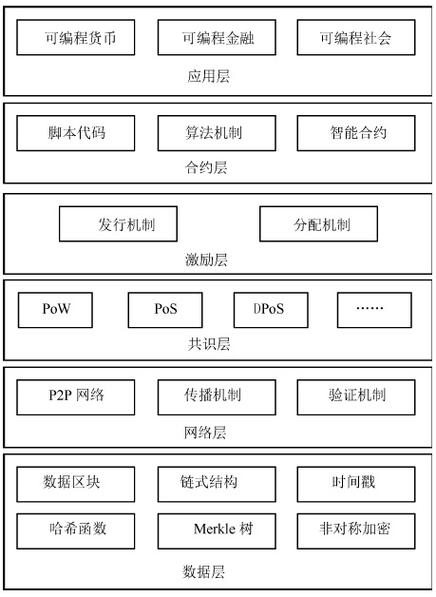

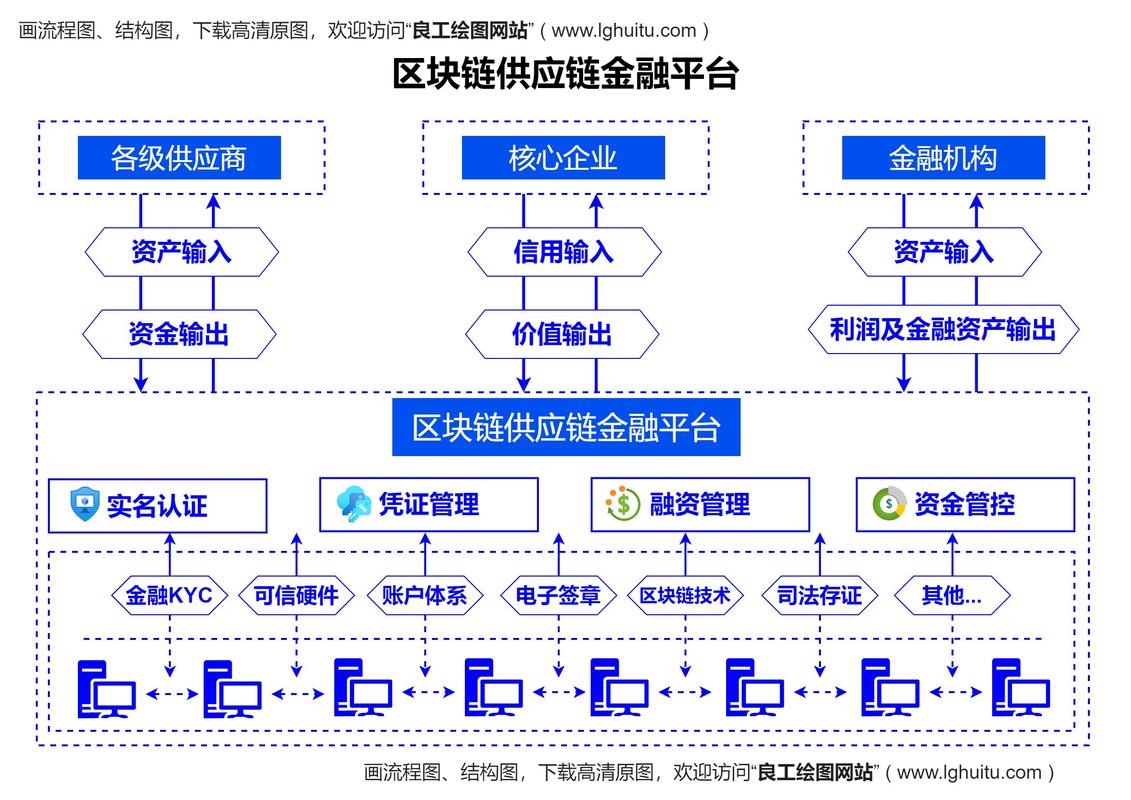

（图片来源网络，侵删）

分层解耦：将系统分为应用层、接口层、核心业务层、区块链层和基础设施层，每一层只关心自己的职责，通过标准接口与上下层交互,提高系统的可维护性和扩展性。
混合架构：采用“链上存证，链下处理”的混合模式。
- 链上：存储票据的核心、不可篡改的信息，如票据ID、金额、出票人、承兑人、到期日、哈希摘要等,确保票据的唯一性和可信性。
- 链下：存储票据的完整附件（如发票扫描件、合同等）和业务过程中的大量数据（如操作日志、用户信息等），这可以避免区块链的存储瓶颈,降低成本。
权限控制：利用区块链的成员管理和智能合约权限，确保只有经过认证的参与方（如企业、银行、监管机构）才能加入网络并执行特定操作。
可扩展性：通过微服务架构和标准化的API，方便未来增加新的参与方、新的票据类型或与其他系统集成。

系统分层与组件说明

下面我们详细分解每一层包含的组件及其功能。

应用层

这是用户直接交互的界面，可以是Web端、移动App或企业内部系统。

企业用户门户：企业财务人员登录，进行票据的签发、接收、转让、贴现、查询等操作。
银行/金融机构后台：银行员工处理贴现申请、到期托收等业务,并管理自己的节点。
监管机构平台：监管方登录，查看全网的票据数据统计、风险监控、审计追溯等信息。

接口层

作为应用层和核心业务层之间的桥梁,提供标准化的API服务。

API 网关：
- 功能：统一入口，负责请求路由、身份认证、流量控制、日志记录、负载均衡等。
- 技术选型：Kong, NGINX, Spring Cloud Gateway。
- 对外提供：RESTful API, WebSocket（用于实时通知）。

核心业务层

这是系统的“大脑”,处理所有非区块链相关的业务逻辑。

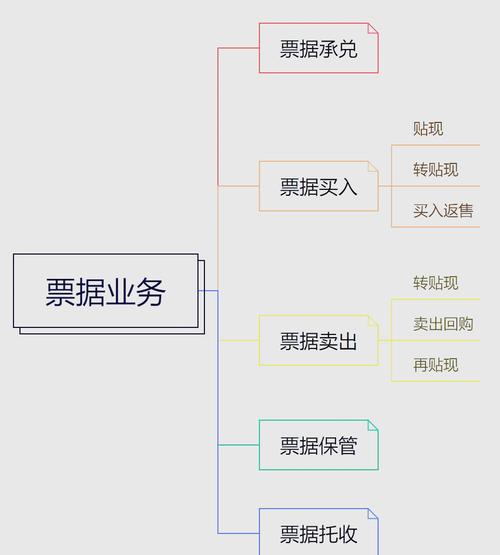

（图片来源网络，侵删）

用户与权限中心：
- 功能：管理所有参与方的账户信息、角色和权限,与区块链的成员管理服务进行同步。
票据业务服务：
- 功能：实现票据的全生命周期管理，包括签发、流转、贴现、到期、作废等核心业务逻辑。
- 关键操作：在业务操作完成后，调用区块链服务层,将关键信息上链存证。
文件存储服务：
- 功能：负责票据附件等大文件的存储和管理。
- 技术选型：通常使用分布式文件系统或对象存储，如 IPFS (星际文件系统)、阿里云OSS、AWS S3 等，存储后，将返回的文件哈希值（CID）上链。
通知中心：
- 功能：通过短信、邮件、站内信或WebSocket等方式,向用户发送票据状态变更的通知。
风控与审计服务：
- 功能：分析链上和链下数据，进行异常交易检测、风险预警，记录所有操作的详细日志,满足合规和审计要求。

区块链层

这是系统的“信任基石”,提供分布式账本和智能合约的执行环境。

区块链网络：
- 组成：由多个节点组成，每个参与方（如企业A、银行B、监管机构C）通常运行一个或多个节点。
- 节点类型：
  - 共识节点：参与共识过程，负责打包区块、维护账本一致性，数量较少,性能要求高。
  - 观察节点：同步账本数据，不参与共识,适用于只读权限的参与方或监管机构。
- 技术选型：Hyperledger Fabric (企业级首选，支持权限管理和通道隔离)、FISCO BCOS (国内联盟链常用)、Quorum (基于以太坊，适合金融场景)。
成员管理服务：
- 功能：负责管理网络中的参与方身份（证书）、通道和角色权限,确保只有授权用户才能访问网络和执行智能合约。
智能合约：
- 功能：将票据业务的核心规则（如转让条件、贴现利率计算、到期自动处理等）代码化，部署在链上，所有参与方共同遵守这些规则,确保业务执行的透明和公正。
- 技术选型：Chaincode (Go/Java/Node.js for Fabric), Solidity (for Ethereum-based chains)。
链数据浏览器：
- 功能：提供一个可视化的界面，方便用户和开发者查询链上的交易、区块和状态信息。

基础设施层

支撑整个系统运行的基础软硬件环境。

云服务：通常部署在私有云或混合云上,以保证数据安全和可控性。
服务器：高性能服务器，用于部署应用服务器、数据库服务器和区块链节点。
网络：安全的内部网络和与公网隔离的通道,保障数据传输安全。
数据库：
- 关系型数据库：存储业务层的业务数据，如用户信息、操作日志等，如 MySQL, PostgreSQL。
- 缓存数据库：如 Redis，用于缓存热点数据,提高系统响应速度。
安全设备：防火墙、WAF、入侵检测系统等。

区块链票据系统部署图 (架构图)

下面是一个基于上述设计的系统部署图,它清晰地展示了各组件的部署位置和它们之间的交互关系。

graph TD
    subgraph "应用层"
        A[企业用户门户]
        B[银行/金融机构后台]
        C[监管机构平台]
    end
    subgraph "接口层"
        D[API 网关]
    end
    subgraph "核心业务层 (微服务集群)"
        E[用户与权限中心]
        F[票据业务服务]
        G[文件存储服务]
        H[通知中心]
        I[风控与审计服务]
    end
    subgraph "区块链层"
        subgraph "区块链网络 (联盟链)"
            J[节点 1 - 企业A]
            K[节点 2 - 银行B]
            L[节点 3 - 监管机构C]
            M[节点 N - 其他参与方]
            N[共识服务]
            O[通道 1: 票据流转通道]
            P[通道 2: 贴现业务通道]
        end
        Q[成员管理服务]
        R[智能合约]
        S[链数据浏览器]
    end
    subgraph "基础设施层"
        T[云平台 / 私有数据中心]
        U[(关系型数据库)]
        V[(缓存数据库)]
        W[分布式文件存储/IPFS]
        X[安全设备]
    end
    %% 连接关系
    A -- HTTPS/REST --> D
    B -- HTTPS/REST --> D
    C -- HTTPS/REST --> D
    D -- 内部调用 --> E
    D -- 内部调用 --> F
    D -- 内部调用 --> H
    F -- 调用业务逻辑 --> E
    F -- 处理票据 --> I
    F -- 发送通知 --> H
    F -- 文件操作 --> G
    G -- 存储/读取 --> W
    F -- 1. 提交交易请求 --> J
    F -- 1. 提交交易请求 --> K
    F -- 1. 提交交易请求 --> L
    J -- 2. 验证 & 交易 --> N
    K -- 2. 验证 & 交易 --> N
    L -- 2. 验证 & 交易 --> N
    N -- 3. 打包区块 --> J
    N -- 3. 打包区块 --> K
    N -- 3. 打包区块 --> L
    J -- 4. 状态更新 --> R
    K -- 4. 状态更新 --> R
    L -- 4. 状态更新 --> R
    R -- 5. 返回结果 --> F
    F -- 6. 查询/订阅 --> S
    S -- 7. 数据展示 --> C
    Q -- 身份同步 --> E
    Q -- 身份同步 --> J
    Q -- 身份同步 --> K
    Q -- 身份同步 --> L
    I -- 读取日志 --> U
    F -- 读写业务数据 --> U
    E -- 读写用户数据 --> U
    H -- 缓存数据 --> V
    style A fill:#cde4ff,stroke:#333,stroke-width:2px
    style B fill:#cde4ff,stroke:#333,stroke-width:2px
    style C fill:#cde4ff,stroke:#333,stroke-width:2px
    style D fill:#fff4e6,stroke:#333,stroke-width:2px
    style E fill:#e6fffa,stroke:#333,stroke-width:2px
    style F fill:#e6fffa,stroke:#333,stroke-width:2px
    style G fill:#e6fffa,stroke:#333,stroke-width:2px
    style H fill:#e6fffa,stroke:#333,stroke-width:2px
    style I fill:#e6fffa,stroke:#333,stroke-width:2px
    style J fill:#f9f,stroke:#333,stroke-width:2px
    style K fill:#f9f,stroke:#333,stroke-width:2px
    style L fill:#f9f,stroke:#333,stroke-width:2px
    style M fill:#f9f,stroke:#333,stroke-width:2px
    style Q fill:#f9f,stroke:#333,stroke-width:2px
    style R fill:#f9f,stroke:#333,stroke-width:2px
    style S fill:#f9f,stroke:#333,stroke-width:2px
    style T fill:#d5e8d4,stroke:#333,stroke-width:2px
    style U fill:#d5e8d4,stroke:#333,stroke-width:2px
    style V fill:#d5e8d4,stroke:#333,stroke-width:2px
    style W fill:#d5e8d4,stroke:#333,stroke-width:2px

关键交互流程示例：票据转让

发起请求：企业A的财务人员通过“企业用户门户”(A) 发起一张票据转让给企业B的操作。
网关路由：请求到达“API 网关”(D)，进行身份认证后，路由到“票据业务服务”(F)。
业务处理：“票据业务服务”(F) 验证操作权限和票据状态，验证通过后，准备交易数据（票据ID、转让方、接收方、金额等）。
链下存证：如果票据有附件，“文件存储服务”(G) 将其存到IPFS/W上,并将文件哈希返回给F。
上链交易：“票据业务服务”(F) 将交易数据（包含文件哈希）打包成区块链交易，发送给企业A的节点(J)。
共识验证：节点(J) 将交易广播到“区块链网络”，所有共识节点（J, K, L等）通过共识服务(N) 对交易进行验证。
执行合约：共识达成后，交易被打包进区块，所有节点（包括观察节点）执行“智能合约”(R)，更新票据状态为“已转让给企业B”。
结果返回：智能合约执行结果被返回给“票据业务服务”(F)。
后续操作：
- F 更新自身的业务数据库。
- F 调用“通知中心”(H),向企业A和企业B发送转让成功通知。
- F 调用“风控与审计服务”(I),记录此次操作的审计日志。
- 企业B可以通过门户查询到这张新接收的票据。
